Múnlaí Caipín Ard-Cavity, Ardluais: Múnlú Comhbhrúite vs Múnlú Instealladh

Réamhrá
Tá caipíní buidéil i measc na dtáirgí plaisteacha is airde ar domhan. Féadfaidh branda dí nó uisce amháin na milliúin caipín a ithe gach lá. Chun freastal ar an éileamh seo, tá teicneolaíochtaí múnla agus próisis tagtha chun cinn chun caipíní a tháirgeadh ag timthriallta fo-4 soicind, le 48, 64, nó fiú 96 cuas in aghaidh an mhúnla. Tá dhá theicneolaíocht cheannasach san iomaíocht sa spás seo: múnlú comhbhrú agus múnlú insteallta. Tá a láidreachtaí ag gach ceann acu, agus tá sé ríthábhachtach iad a thuiscint d'aon déantóir múnla nó múnlaire a fhreastalaíonn ar an tionscal dúnta.
Mar theicneoir múnla le blianta fada de thaithí i múnlaí pacáistithe ard-cavitation, siúilfidh mé tú trí nuances teicniúla an dá mhodh, agus ansin díreoidh mé ar na teicneolaíochtaí múnlaithe insteallta a chumasaíonn táirgeadh caipín ardluais, ard-cuasachta - rialú geata comhla rádala te, astú ardluais, agus optamú fuaraithe - ag críochnú le cás-staidéar múnla caipín cuas 48-domhan fíor.
1. Múnlú Comhbhrúite vs Múnlú Instealladh do Chaipíní
Próiseas Múnlaithe Comhbhrú:
Titeann parison plaisteach leáite réamh-mheáite (PP nó HDPE de ghnáth) isteach i gcuas múnla oscailte. Dúnann an múnla, ag comhbhrú an ábhair isteach i gcruth an chaipín. Tar éis am fuaraithe gearr, déantar an caipín a dhíbirt. Tá an próiseas seo leanúnach agus rothlach: múnlaí iolracha ar timpealláin a oscailt agus a dhúnadh in ord.
Próiseas Múnlaithe Instealladh:
Déantar plaisteach leáite a instealladh faoi bhrú ard isteach i gcuas múnla dúnta through córas rádala te. Tar éis pacála agus fuaraithe, osclaíonn an múnla agus díbrítear na caipíní. Is féidir le 32, 48, 64 cuas nó níos mó a bheith sa mhúnla.

Gné	Múnlú Comhbhrú	Múnlú Instealladh
Am rothaíochta	2-4 soicind (an-tapa)	4–8 soicind (ag brath ar chuas)
Cavitation	Gan teorainn (rothlach)	Teoranta ag tonnáiste clamp an mheaisín agus méid pláitíní
Solúbthacht dearadh caipín	Teoranta (siméadrach, cruthanna simplí)	Ard (foghearrtha, insí beo, líneálacha)
Comhsheasmhacht meáchain	Ar fheabhas (±0.3%)	Go maith (±1%) le rialú geata comhla
Infheistíocht uirlis tosaigh	An-ard (preas rothlach)	Níos ísle le haghaidh cavitation measartha
Dramhaíl ábhar	Íosráta (gan rádala)	Is féidir a bheith nialas le rádala te
Feidhmchlár is fearr	Teorainneacha uisce/CSD simplí, ardtoirte	Caipíní casta le líneálacha, bandaí tamper-fianaise

Fíorasc:I gcás toirte ultra-ard, caipíní an-simplí (m.sh., caipíní uisce 28mm), tá múnlú comhbhrú ceannasach. Ach don chuid is mó de na caipíní a dteastaíonn cruinneas uathu, fáinní fianaise tamper, comhtháthú línéar, nó céimseata casta, is é múnlú insteallta le múnlaí ard-cavitation an rogha is fearr.

2. Rialú Geata Comhla Runner Te i Múnlaí Cap

I múnlaí insteallta caipín ard-cavitation, is é an rádala te an croí. Fágann geataí oscailte traidisiúnta culaith geata a d’fhéadfadh scratch nó sceitheadh. Tá geataí comhla riachtanach don chuid is mó caipíní dí.

Conas a oibríonn geataí comhla:

Gluaiseann bioráin atá gníomhach go haeroibrithe nó go hiodrálach ar aghaidh chun an geata a dhúnadh tar éis an cuas a líonadh agus a phacáil. Laghdaíonn sé seo an leá go glan, rud a fhágann marc finné íosta.

Príomhriachtanais maidir le múnlaí caipín ard-cavitation:

• Geata comhla seicheamhach:Maidir le múnlaí le 48 cuas nó níos mó, cruthaíonn oscailt comhuaineach na geataí go léir líonadh neamhchothromaithe mar gheall ar dháileadh brú iomadúil. Déanann oscailt seicheamhach (de réir criosanna) an sreabhadh a chothromú agus laghdaítear spikes brú.
• Dearadh leideanna bioráin:Bíonn tionchar ag céimseata tip bioráin comhla (árasán, cónúil nó sféarúil) ar mhéid marc an gheata agus ar iontaofacht séalaithe. Maidir le caipíní deochanna boga carbónáitithe (CSD) a chaithfidh brú a choinneáil, tá sé ríthábhachtach geata atá séalaithe go foirfe.
• Friotaíocht chaitheamh:Bíonn na milliúin timthriallta ag bioráin comhla agus bushings. Ní mór iad a bheith déanta as ábhair chaitheamh-resistant (m.sh. cruach dhosmálta brataithe le cairbíd tungstain) agus imréiteach beacht a bheith acu (0.01–0.02mm).
• Trialú teochta:Ní mór teirmeachúpla neamhspleách agus téitheoir a bheith ag gach soc chun díghrádú reo nó leá a chosc.

Leid: Maidir le caipíní le líneálacha inmheánacha (m.sh., líneálacha bacainn ocsaigine le haghaidh caipíní sú), is minic a chuirtear geataí comhla laistigh den chuas caipín (fo-gheata) chun an vestige a cheilt.

I dtimthriall 4 soicind, ní mór don astú a bheith ag lasadh go tapa agus go hiomlán iontaofa. Úsáidtear dhá phríomh-mhodh i múnlaí caipín:

Briseadh meicniúil (pláta stripper):

Timpeall an chroílár pláta stríoc-ualaithe. De réir mar a osclaíonn an múnla, cuirtear an pláta stripper ar aghaidh i gcoibhneas leis an gcroí, ag baint an caipín as. Tá sé seo simplí agus láidir, ach cuireann an stróc fillte codán de shoicind leis.

Briseadh aeroibrithe (soinneáin aeir):

Dírítear aer comhbhrúite (3-6 barra) tríd an gcroí, ag séideadh an caipín amach. Tá sé seo thar a bheith tapa agus milis, ach éilíonn sé croí-shéalaithe foirfe agus is féidir leis a bheith torannach.

Cleachtas tipiciúil le haghaidh múnlaí caipín ard-cavitation:

Comhcheangail gluaiseacht pláta stripper gearr (2-3mm) chun an caipín a ardú den chroí, agus ansin pléascadh aeir chun é a bhrú amach. Cinntíonn an pláta stripper go bhfuil an caipín briste go cothrom ón gcroí, agus críochnaíonn aer an brúchtadh gan teagmháil a dhéanamh le dromchla séalaithe an chaipín.

Am an díshealbhaithe:Caithfidh an stróc ejection tarlú tar éis an múnla a oscailt go hiomlán chun imbhualadh leis an leath seasta a sheachaint. Úsáideann múnlaí casta plátaí stríoca cam-ghníomhaithe nó seirbheiseach le haghaidh am beacht.

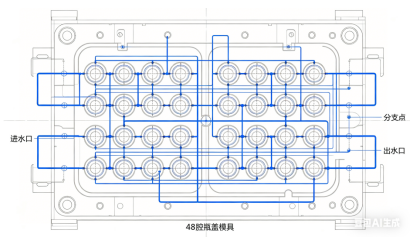

4. Optimization Fuarú le haghaidh Múnlaí Cap

Ídíonn fuarú 60-80% den am timthriall. I múnlaí caipín ard-cavitation, is é fuarú éifeachtach an eochair chun timthriallta fo-5 soicind a bhaint amach.

Fuarú lárnach:Is gnách gurb é an bioráin lárnach an chuid is teo. Tá bealaí fuaraithe díreacha traidisiúnta sa chroí neamhéifeachtach.

Áirítear ar mhodhanna níos fearr:Bubblers (cuir isteach feadán rothlacha): Sreabhann fuaraitheoir síos feadán beag go bun an chroí agus filleann sé tríd an annulus, ag baint teasa.

Ionsátaí fuaraithe bíseach:Déantar groove helical a mheaisíniú isteach sa chroí-ionsán, rud a chruthaíonn cosán sreafa bíseach le haghaidh teagmhála uasta dromchla.

Fuarú comhréireach (iata clóite 3D): I gcás croíleacáin chasta, is féidir le hionsáiteáin a mhonaraítear le breisithe le bealaí comhréireacha an t-am fuaraithe a laghdú 30–40%.

Fuarú cuas:Tá fuarú ionsaitheach ag teastáil ón leath cuas freisin. Bain úsáid as boilgeoga nó bealaí díreacha chomh gar agus is féidir do dhromchla na cuas (achar 1.5-2.5 mm).

Sreabhadh chuisnithe:Cinntigh sreabhadh suaite (uimhir Reynolds > 5,000) i ngach cainéal. Ríomh titim brú; d'fhéadfadh go mbeadh ilchiorcaid fhuaraithe ag teastáil ó mhúnla 48 cuas go comhthreomhar chun ráta ard sreafa a choinneáil.

Scaradh ciorcad fuaraithe:I gcás caipíní arda (m.sh. caipíní spóirt), is féidir le ciorcaid ar leith do chodanna uachtaracha agus íochtaracha an chroí deireadh a chur le ubhagán.

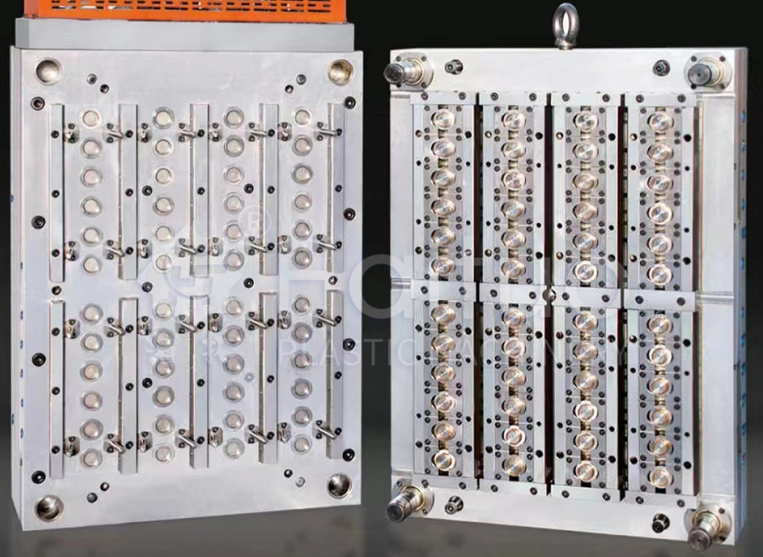

5. Cás-Staidéar: Múnla Caipín Bog Carbónáitithe 48-Cavity Caipín

Dúshlán:Bhí múnla ag teastáil ó chuideachta dí mór le haghaidh caipíní PCO 1881 CSD 28mm (deochanna boga carbónáitithe). Sprioc-timthriall: 4.2 soicind. Toirt bhliantúil: 80 milliún caipín. Ábhar: PP + 5% gníomhaire fhrithstatach.

Cur chuige dearaidh:

• cavitation:48 cuas eagraithe i leagan amach 6×8. Bonn múnla: cruach ard-neart (1.2738) le piléir tacaíochta faoi gach cuas chun sraonadh pláta a chosc.
• Rádala te:48 soic geata comhla, oscailt seicheamh crios (3 chrios de 16 chuas). Sreabhbhealaí iomadúil cothromaithe le ríomhaire laistigh de dhiall 2%.
• Fuarú:Úsáideadh bioráin lárnacha ionsáite fuaraithe bíseach (cóimhiotal copair) le haghaidh eastóscadh teasa tapa. Taobh cuas a úsáidtear bubblers. Bhí a chiorcad fuaraithe neamhspleách féin ag gach cuas chun aonfhoirmeacht a chinntiú.
• Díshealbhú:Pláta stripper le stróc tosaigh 0.5mm + soinneáin aeir uainithe (4 bar). Tá spriongaí fillte ejector deartha le haghaidh 5 mhilliún timthriall.
• Ábhair:Bioráin lárnacha: H13 nítrídithe go cruas dromchla 65 HRC; Ionsáigh cuas: S136 dhosmálta le haghaidh friotaíocht creimeadh ó ghás carbónáitithe.

Torthaí tar éis trialach:

• Am rothaíochta bainte amach:4.0 soicind (níos fearr ná an sprioc)
• Athrú meáchain caipíní:±0.2%
• Geallta geata:níos lú ná 0.05mm, gan aon sceitheadh ​​sa tástáil brú (caipíní coinnithe 4 bar CO₂)
• Am fuaraithe:1.9 soicind (45% den timthriall iomlán) Tháirg Mold 5 mhilliún caipín roimh an gcéad chothabháil choisctheach sceidealta

Ceachtanna foghlamtha:Ba é an meascán de fhuaraithe bíseach i gcroíthe agus geataí comhla seicheamhach an eochair. Níos déanaí d’ordaigh an custaiméir an dara múnla comhionann, agus ritheann an dá cheann taobh le taobh ar dhá mheaisín a tháirgeann 2,500 caipín in aghaidh an nóiméid san iomlán.

Teastaíonn dianchothabháil ar mhúnlaí ard-cavitation a ritheann ardluais:

• Glanadh bioráin comhla:Ní mór gach 500,000 timthriall, bioráin comhla agus bushings a ghlanadh de thaiscí carbóin. Bain úsáid as scuab práis bog agus tuaslagóir.
• Díscálú cainéal fuaraithe:Laghdaíonn tógáil scála éifeachtúlacht fuaraithe. Déan díscálú ceimiceach gach 1 milliún timthriall.
• Lubrication córais ejector:Tá gá le lubrication rialta agus athsholáthar séala ar na treoracha pláta stripper agus na comhlaí aeir.
• Seiceáil téitheoir rádala te:Tomhais friotaíocht gach téitheoir ag gach tarraingt múnla.
• Sceideal coisctheach:Tar éis 3 mhilliún timthriallta, cuir na codanna caitheamh go léir in ionad (bioráin comhla, bushings, spriongaí).

Conclúid

Is iontais innealtóireachta iad múnlaí caipín ard-cuasachta, ardluais a bhrúnn teorainneacha an mhúnlú insteallta. Braitheann cibé an roghnaíonn tú comhbhrú nó instealladh ar do thoirt, ar chastacht caipín agus ar chumas infheistíochta. Maidir le caipíní múnlaithe insteallta, luíonn an rath i dtrí cholún:

• Comhla geata reathaí tele rialú seicheamhach agus ábhair chaitheamh-resistant.
• Díshealbhú ardluaisle chéile pláta stripper agus soinneáin aeir.
• fuaraithe optamaitheag baint úsáide as boilgeoga, cuir isteach bíseach, nó dearaí comhréireacha.

Léiríonn an cás múnla caipín CSD 48 cuas, le dearadh cuí agus déantúsaíocht bheachtais, gur féidir le múnlú insteallta a bheith in iomaíocht le múnlú comhbhrú i luas agus ag an am céanna solúbthacht dearaidh i bhfad níos mó a thairiscint.

Mar déantóir múnla, má sháraíonn tú na teicneolaíochtaí seo osclófar doirse don mhargadh dúnta ard-toirte, ceann de na codanna is déine fós dár dtionscal.
