Teicneolaíocht Mhúnla Pacáistithe Thin-Wall: Dúshláin agus Réitigh do Mhúnlú Ardluais, Cobhsaí agus Beachtais

Réamhrá

       Tá pacáistiú ballaí tanaí - cupáin iógart smaoinimh, tobáin margairín, coimeádáin deilí, agus cláir le ballaí tanaí - ar cheann de na codanna is déine den tionscal múnlaithe insteallta. Is iondúil go mbíonn tiús idir 0.25mm agus 1.0mm idir na ballaí páirteacha, agus is minic a sháraíonn cóimheasa faid-go-tiús sreafa 200:1. Déantar amanna timthrialla a thomhas i soicindí (3-8 soicind go hiondúil), agus is minic a sháraíonn méideanna táirgeachta bliantúla 10 milliún cuid in aghaidh an mhúnla.

        Mar theicneoir múnla le taithí atá ag speisialú i múnlaí pacáistithe ard-cavitation, tá sé feicthe agam conas is féidir le lochtanna beaga dearaidh a bheith tubaisteach i múnlú ballaí tanaí. Is féidir le héagothroime geata de 5% a chiallaíonn go bhfuil roinnt cuais ró-phacáilte agus cuid eile gearr. Is féidir le hathraitheas fuaraithe de 5°C a bheith ina chúis le warpage a fhágann nach féidir páirteanna a úsáid ag 1,000 cuid in aghaidh na huaire.

        An ealaín seoDíríonn Cle ar na príomhghnéithe teicniúla a bhaineann le múnlaí pacáistithe tanaí-ballaí ardfheidhmíochta a dhearadh agus a mhonarú. Cibé an bhfuil tú ag múnlú coimeádáin ballaí tanaí, claibíní nó cupáin, cabhróidh tuiscint ar na prionsabail seobaineann tú timthriallta níos tapúla amach, cáilíocht pháirt níos fearr, agus saol múnla níos faide.

1. Roghnú Ábhar le haghaidh Múnlaí Thin-Wall

       Déantar múnlaí ballaí tanaí a mhúnlú de réir coinníollacha foircneacha: brú insteallta an-ard (suas le 2,000 barra), timthriallta teasa agus fuaraithe tapa, agus sreabhadh leá ardluais.

       Steels múnla molta:

       Príomhbhreithniú: Le haghaidh cavitation an-ard (m.sh., 64 nó 96 cuas), ní mór an bonn múnla féin a dhéanamh as cruach ard-neart (m.sh., P20 réamhchruaite nó 1.2738) chun brú insteallta a sheasamh gan sraonadh pláta.

2. Dearadh Córas Runner Te

       Is é an rádala te croí aon mhúnla pacáistithe tanaí-ballaí. Caithfidh sé leá a sheachadadh chuig gach cuas ag an am céanna le cothromaíocht foirfe, titim brú íosta, agus rialú teochta beacht.

       Eilimintí deartha ríthábhachtacha:

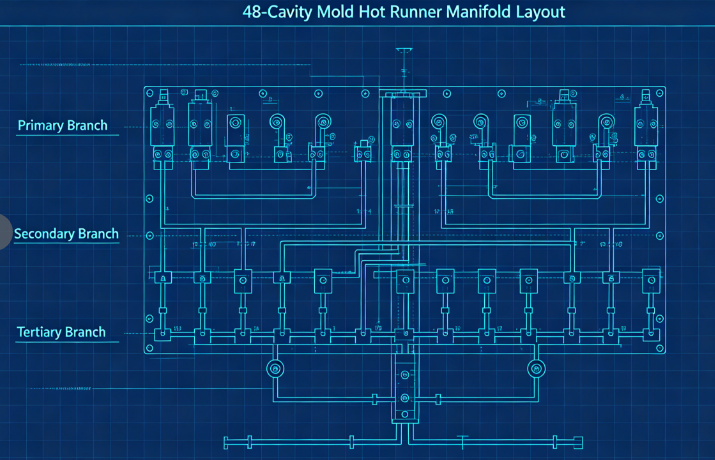

        a) Bealaí sreabhadh cothromaithe: I gcás múnlaí il-cuas (de ghnáth 32, 48, 64, nó 96 cuas), tá cothromaíocht nádúrtha riachtanach. Ciallaíonn sé seo go bhfuil an fad sreafa céanna go díreach ag gach cuas. Úsáideann leagan amach tipiciúil iomadúil príomhúil, iomadúil tánaisteach, agus craobhacha treasacha, iad ar fad meaisínithe go toisí comhionanna.

        b) Cineál agus suíomh an gheata: I gcás coimeádáin ballaí tanaí, is iad na cineálacha geata is coitianta ná: Geataí imeall (do pháirteanna le balla taobh díreach)Geataí comhla (do scairt nó geataí díreach isteach sa bhun)Geataí fomhuirí (do pháirt ghlan gan vestige geata) Caithfidh an geata a bheith meánmhéide i gceart - ró-bheag, agus teas lomadh is cúis le díghrádú; ró-mhór, agus éiríonn vestige geata do-ghlactha. Tá toisí tipiciúla geata do chupáin ballaí tanaí sa raon ó 0.8mm go 1.5mm ar trastomhas.

        c) Cothromaíocht theirmeach: Ní mór rialú teochta neamhspleách a bheith ag gach nozzle. Ba cheart bealaí iomadúil a théamh go haonfhoirmeach (ag baint úsáide as téitheoirí dé-chrios nó trí chrios) chun spotaí te nó drúchtíní fuara a sheachaint.

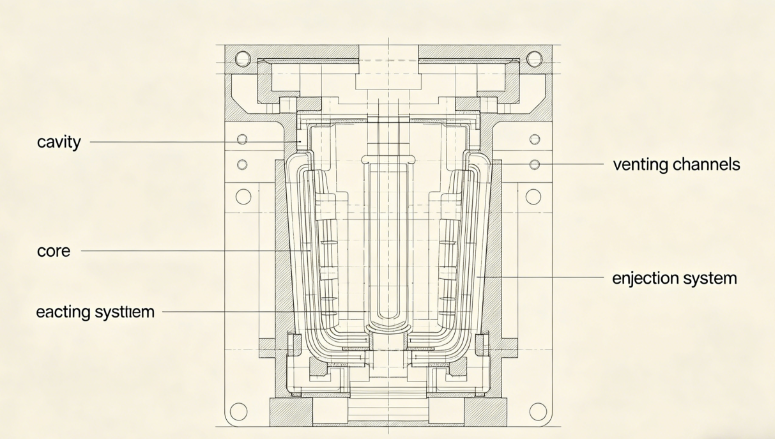

3. Dearadh cuas agus Croí

       Teastaíonn cuas agus toisí lárnacha thar a bheith beacht ó chodanna balla tanaí chun tiús comhsheasmhach balla a bhaint amach.

       Príomhcheisteanna:

        a) Dáileadh tiús bhalla: Coimeád tiús bhalla aonfhoirmeach laistigh de ± 0.02mm. Cruthaíonn éagsúlachtaí tiús fuarú difreálach agus warpage. Bain úsáid as anailís sreabhadh múnla chun an dearadh a bharrfheabhsú sula ndéantar cruach a ghearradh.

        b) Scaoileadh: Úsáideann múnlú ballaí tanaí instealladh ardluais (go minic 200–500 mm/s). Caithfidh aer atá gafa sa chuas éalú láithreach. Doimhneacht vent molta: 0.02-0.03mm le haghaidh PP0.01-0.02mm le haghaidh PS nó PET

Ba chóir gaothairí a chur ag an bpointe deiridh le líonadh, feadh na líne scaradh, agus timpeall na bioráin ejector.c) Dréacht-uillinneacha: Maidir le páirteanna tanaí-ballaí, moltar dréacht de 1° ar a laghad in aghaidh an taoibh (1.5–2° le haghaidh coimeádáin níos doimhne). Is é an toradh a bhíonn ar dhréachtú neamhleor ná scrathadh, folúsghlas, agus fadhbanna astaithe.

        d) Críochnú dromchla: Tá bailchríoch SPI A-1 (scáthán) ag teastáil ó dhromchlaí cuas le haghaidh páirteanna soiléire nó snasta; le haghaidh coimeádáin déiríochta teimhneach, is leor SPI B-1 (600 grit).

4. Dearadh Córas Fuarú

        Is é an fuarú atá i gceannas ar an am timthriall i múnlú ballaí tanaí - de ghnáth is ionann é agus 60-80% den timthriall iomlán. Is é fuarú éifeachtach an eochair do tháirgiúlacht ard.

       Prionsabail dearaidh:

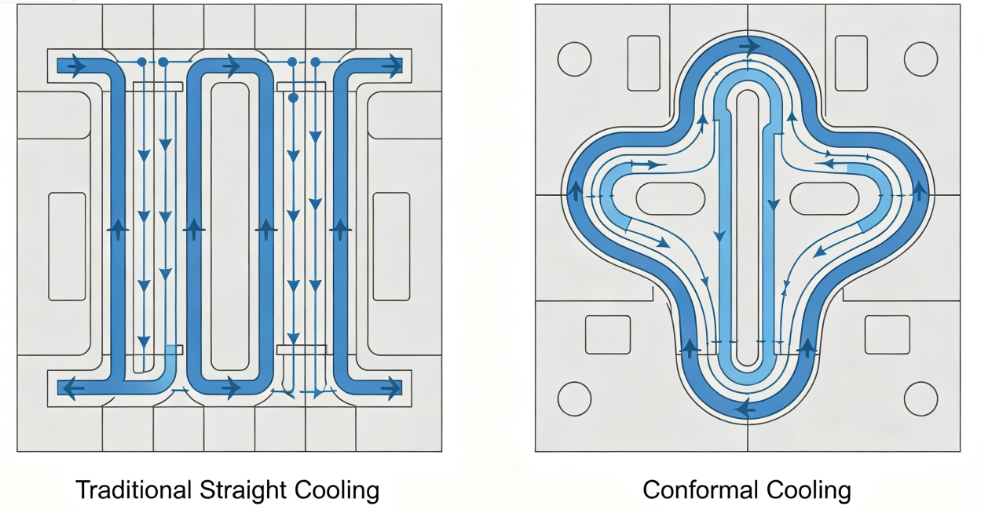

        a) Fuarú comhréireach: Is minic go mbíonn bealaí fuaraithe traidisiúnta díreach-druileáilte ró-fhada ó dhromchla na cuas. Is féidir le bealaí fuaraithe comhréireacha - tar éis comhrian na coda - an t-am fuaraithe a laghdú 30-50%. Cruthaítear iad go hiondúil ag baint úsáide as priontáil 3D nó meaisínithe CNC d’iontáin le cainéil chuartha.

        b) Paraiméadair chainéil fuaraithe:

• Trastomhas: 8–12mm
• Fad ó dhromchla na cuas: 1.5-2.0 uair trastomhas cainéal
• An spás idir cainéil: 3-4 uair trastomhas cainéal
• Sreabhadh chuisnithe: sreabhadh suaite (uimhir Reynolds >5,000)

        c) Fuarú ardéifeachtúlachta: Bain úsáid as boilgeoga nó sciatháin sa chroílár áit a bhfuil spás teoranta. Le haghaidh croíleacáin arda, suiteáil ionsáigh fhuaraithe bíseach nó píopaí teasa.

        d) Scaradh ciorcaid fuaraithe: Ligeann ciorcaid neamhspleácha do phlátaí cuas agus croí rátaí sreafa agus teochtaí éagsúla chun scaoileadh páirte a bharrfheabhsú agus íoslaghdú a dhéanamh ar warpage.

5. Córas Díshealbhaithe

       Tá codanna ballaí tanaí íseal i stiffness agus is féidir iad a dhífhoirmiú go héasca le linn brúchta. Caithfidh an córas díshealbhaithe a bheith milis ach iontaofa.

       Moltaí dearaidh:

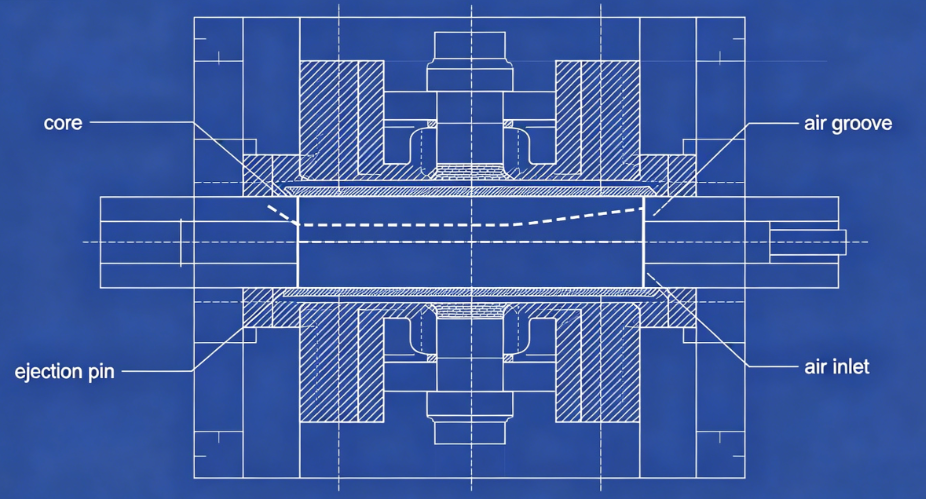

       a) Teilgean aeir: I gcás go leor coimeádán balla tanaí (go háirithe cupáin), is é an brú aeir is fearr. Tugtar isteach aer comhbhrúite (2-4 barra) idir an croí agus an chuid trí mhicrea-grooves nó cuir isteach scagach, ag snámháil an chuid as an gcroí.

       b) Pláta stripper: I gcás codanna le foghearrtha nó ballaí taobh domhain, soláthraíonn pláta stripper meicniúil fiú fórsa astaithe ar fud imlíne iomlán na coda.

       c) Bioráin ejector: Nuair nach féidir bioráin a sheachaint, bain úsáid as go leor bioráin ar thrastomhas beag (2-3mm) a chuirtear ar easnacha nó ar dhromchlaí ceilte. Seachain bioráin mhóra a fhágann marcanna infheicthe.

       d) Uainiú: Níor cheart tús a chur leis an seicheamh ejection ach amháin tar éis don chuid a bheith fuaraithe go leor chun dífhoirmiú a sheachaint. Bain úsáid as moill ghearr fionnuar tar éis an múnla a oscailt.

6. Breithnithe Próiseála

       Ní féidir fiú an múnla is fearr páirteanna maithe a tháirgeadh gan socruithe próisis chuí. Príomhpharaiméadair do mhúnlú ballaí tanaí:

7. Lochtanna Coitianta agus Maolaithe

Locht	Cúis a Bhaineann le Múnla	Réiteach
Shotanna gearrthóg	Ní leor geataí aerála nó róbheaga	Cuir gaothairí ag críochphointí sreafa; geataí a mhéadú
Warpage	Fuarú míchothrom nó líonadh neamhchothrom	Feabhas a chur ar aonfhoirmeacht fuaraithe; reathaithe cothromaíochta
Marcanna doirteal	Drochshuíomh geata nó pacáil neamhleor	Athlonnú geata go dtí cuid tiubh; cuir am pacála leis
Feisteas geata ró-ard	Dearadh geata míchuí	Athraigh go geata comhla nó geata fomhuirí
Sticking ar croí	Easpa dréachta nó teip astaithe aeir	Dréacht a mhéadú; grooves aer glan
Marcanna sruthán	Neamhleor aerála	Déan gaothairí a dhoimhniú laistigh de theorainneacha ábhair

Cás-Staidéar: 48-Cavity Cup Yogurt Mold

        challenge: Bhí múnla 48-cuas ag teastáil ó chustaiméir le haghaidh cupáin iógart 150ml (PP, tiús balla 0.45mm, timthriall 4-dara, bliantúiléileamh 20 milliún páirteanna).

        Gníomhartha a rinneadh:

• Úsáidte H13 (1.2344) ESR le haghaidh cavities agus cores le haghaidh friotaíocht tuirse teirmeach.
• Deartar rádala te 48 cuas iomlán cothrom le geataí comhla.
• Bealaí fuaraithe comhréireacha i bplátaí cuas agus croíphlátaí araon (iata a mhonaraítear le breis).
• Córas astaithe aeir curtha leis agus eisí aeir 0.02mm ar na croíleacáin.
• Baineadh úsáid as anailís ar shreabhadh múnla chun suíomhanna geata agus aeráil a bharrfheabhsú.

        Torthaí:

• Abhaintear líonadh comhsheasmhach (±éagsúlacht meáchain 2% thar chuas)
• Laghdaigh an t-am fuaraithe ó 2.8s go 1.6s (timthriall iomlán3.9s)
• Ráta lochta <0.3%
• Tá níos mó ná 30 milliún páirteanna déanta ag Mold wgan aon chothabháil mhór

       Léiríonn teicneolaíocht múnla pacáistithe ballaí tanaí an bhuaic ar innealtóireacht mhúnlaí insteallta. Cuireann na héilimh a bhaineann le cavitation ard, timthriallta fo-dara, agus táirgeadh gan locht ar bith gach gné de dhearadh múnla chun a theorannú. Éilíonn múnlaí balla tanaí rathúla:

Beachtas i meaisínithe cuas / croí (± 0.01mm)

Balance i bealaí sreafa rádala te

Éifeachtúlacht maidir le fuarú comhréireach

Iontaofacht i gcórais díshealbhaithe

Tuiscint ar iompar ábharach agus dinimic próisis

       Fnó déantóirí múnlaí atá sásta infheistíocht a dhéanamh in ard-uirlisí dearaidh agus déantúsaíocht bheachtais, cuireann an earnáil phacáistithe ballaí tanaí deiseanna iontacha ar fáil — ó thaobh dúshláin theicniúil agus fás gnó de.
